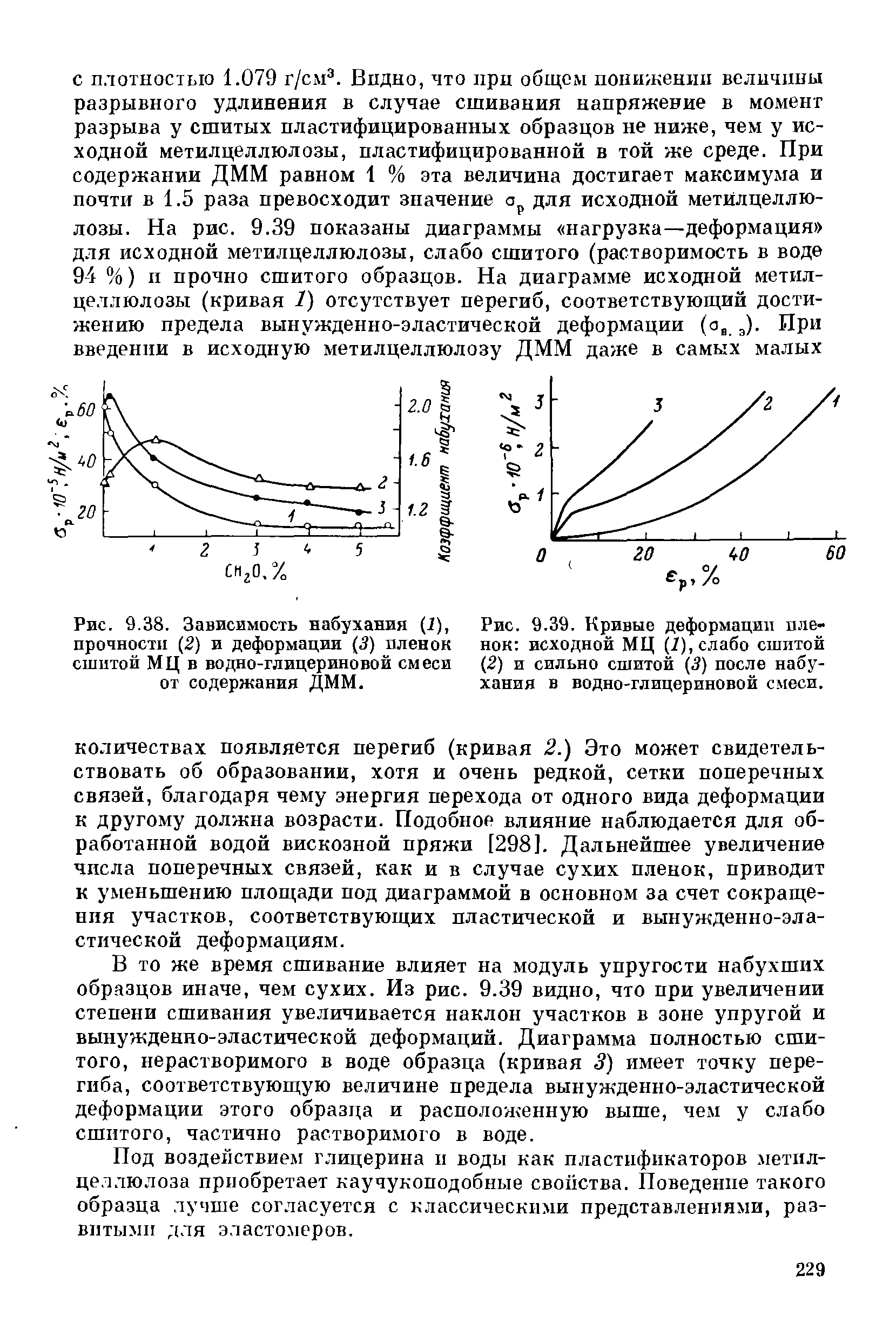

исходной МЦ (1), слабо сшитой (2) и сильно сшитой (3) после набухания в водно-глицериновой смеси.
В то же время сшивание влияет на модуль упругости набухших образцов иначе, чем сухих. Из рис. 9.39 видно, что при увеличении степени сшивания увеличивается наклон участков в зоне упругой и вынужденно-эластической деформаций. Диаграмма полностью сшитого, нерастворимого в воде образца (кривая 3) имеет точку перегиба, соответствующую величине предела вынужденно-эластической деформации этого образца и расположенную выше, чем у слабо сшитого, частично растворимого в воде.
Вернуться к оглавлению
