Известен флотоотстойник (рис. 30), работающий следующим образом. Вода по трубопроводу поступает в лоток и при помощи отражательного козырька равномерно распределяется по площади зоны исходящего потока. При движении сточной воды вниз из нее выделяется твердая фаза (наиболее интенсивно при повороте потока на 180°). Через трубчатые аэраторы в зону восходящего потока подают мелкодисперсные пузырьки воздуха. Загрязняющие вещества прилипают к пузырькам воздуха и всплываю г вместе с ними на поверхность, где образуется слой пены. При помощи направляющего козырька пена приобретает горизонтальное движение, поступает в желоб, конденсируется и шлам отводится по трубе. Очищенная вода через отверстия поступает в желоб и отводится по трубе.[ ...]
Известен флотоотстойник (рис. 30), работающий следующим образом. Вода по трубопроводу поступает в лоток и при помощи отражательного козырька равномерно распределяется по площади зоны исходящего потока. При движении сточной воды вниз из нее выделяется твердая фаза (наиболее интенсивно при повороте потока на 180°). Через трубчатые аэраторы в зону восходящего потока подают мелкодисперсные пузырьки воздуха. Загрязняющие вещества прилипают к пузырькам воздуха и всплываю г вместе с ними на поверхность, где образуется слой пены. При помощи направляющего козырька пена приобретает горизонтальное движение, поступает в желоб, конденсируется и шлам отводится по трубе. Очищенная вода через отверстия поступает в желоб и отводится по трубе.[ ...]
Применяются флотоотстойники длиной от 2—3 до 30—35 м и шириной до 6 м.[ ...]
Цилиндрические флотоотстойники более компактны и также широко используются в промышленности. Схема флотационной установки системы «Аэрофлотор» с цилиндрическим флотоотстой-ником приведена на рис. 4.19 [114].[ ...]
Цилиндрические флотоотстойники более компактны и также широко используются в промышленности. Схема флотационной установки системы «Аэрофлотор» с цилиндрическим флотоотстой-ником приведена на рис. 4.19 [114].[ ...]
Схема действия самого флотоотстойника показана на рис. 51. Смесь сточной воды и воздуха поступает в приемную камеру 2 через распределительную трубу 1 (показана в разрезе) и переваливается через струегасящую перегородку 3 в отстойную часть флотоотстойника. Выделившиеся из воды вследстие снижения давления пузырьки воздуха всплывают, увлекая за собой загрязнения и образуя на поверхности воды пену. Скребковый механизм 4 сгоняет пену через перегородку 5 в пенную камеру 6, откуда ее удаляют вместе с загрязнениями через вывод 7.[ ...]
Флотоотстойник имеет размеры: длина 25 м, ширина 5 м и глубина 2 м. Содержание нефтепродуктов в воде, прошедшей данную установку, составляет 10—15 мг/л.[ ...]
Предложены и другие конструкции флотоотстойников, например гидроциклон-флотатор [115], флотатор-фильтр [116].[ ...]
Предложены и другие конструкции флотоотстойников, например гидроциклон-флотатор [115], флотатор-фильтр [116].[ ...]
Осветленную воду через перфорированную трубу 8 (показана в разрезе) выводят из флотоотстойника.[ ...]

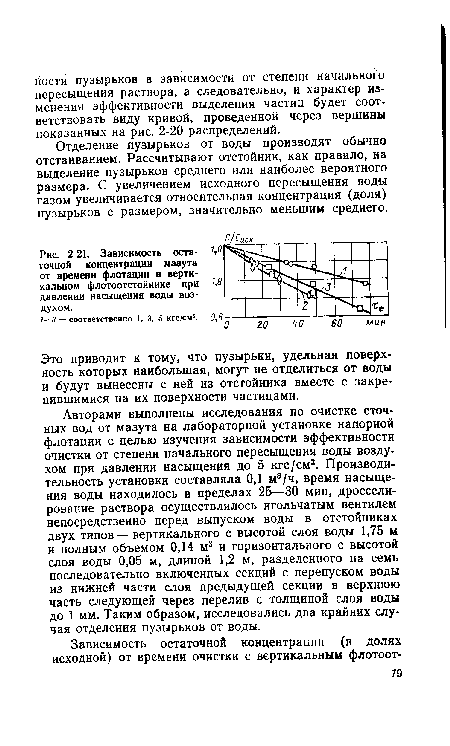

| Зависимость оста- ,0 точной концентрации мазута от времени флотации в вертикальном флотоотстойнике при V? давлении насыщения воды воздухом. |  |

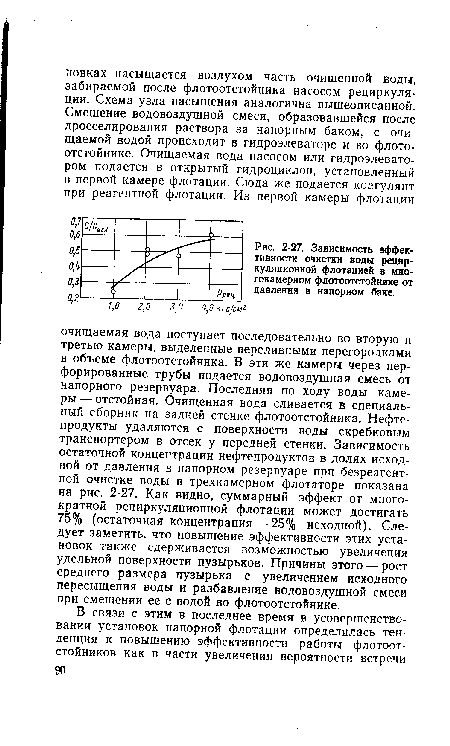

| Зависимость эффективности очистки воды рециркуляционной флотацией в многокамерном флотоотстойнике от давления в напорном баке. |  |
Другой путь повышения эффективности очистки воды напорной флотацией реализован в усовершенствовании флотоотстойников. Пример такого флотоотстойника показан на рис. 2-30. Бода от напорного бака подается через перфорированные трубы в каналы, образованные наклонными пластинами. Процесс отделения пузырьков аналогичен процессу отделения частиц в нефтеловушках с такими же устройствами. Достоинством подобной конструкции является то, что при относительном движении пузырьков и воды, близком к противотоку и способствующем высокой эффективности захвата частиц, достигается высокая эффективность отделения пузырьков от воды.[ ...]
Основным аппаратом, определяющим эффективность выделения комплексов частицы — пузырьки,. является флотационная камера (флотоотстойник). В промышленности используются два типа флотоотстойников: прямоугольный или цилиндрический (в плане).[ ...]
При применении реагентной флотации сооружения дополняются схемой реагентного хозяйства (коагулянта) , аналогичной схемам химводоочистки. Подачу коагулянта производят перед флотоотстойником. Выделенные в установках сооружений нефтепродукты и осадок собираются в специальные баки, откуда перекачиваются насосами на обезвреживание (сжигание, захоронение).[ ...]
Широкое распространение в практике очистки сточных вод получила схема напорной флотации с рециркуляцией части очищенной сточной воды (рис. 4.15, в). По этой схеме часть очищенной сточной воды из флотоотстойника центробежным насосом 1 подается в напорный резервуар 2. Затем сточная вода, насыщенная воздухом, проходит редукционный клапан 3, смешивается с исходной сточной водой и поступает во флотоотстойник 4.[ ...]
Возможны различные варианты использования флотации для биологической очистки сточных вод. Применение напорной флотации для сгущения избыточного активного ила (рис. 3) достаточно широко известно. Представляет интерес схема биологической очистки сточных вод фирмы ICI (Великобритания) с использованием колонного ферментера в качестве аэротенка и напорной флотации для сгущения избыточного активного ила (рис. 4). Возможно, подобное аппаратурное оформление процесса биологической очистки сточных вод получит в дальнейшем распространение в практике очистки сточных вод.[ ...]
Разработаны различные конструкции цилиндрических флото-отстойников, отличающиеся устройствами для ввода и вывода сточной воды, удаления пенного продукта ,и т. д. Время пребывания воды в цилиндрических флотоотстойниках составляет 20— 30 мин при нагрузке по сточной воде 4—5 м3/(м2-ч). Типовой флотоотстойник производительностью 600 м3/ч имеет диаметр 12 м и высоту 3,5 м.[ ...]
Наибольшее влияние на эффективность очистки воды оказывает соотношение размеров частиц и пузырьков, как было показано в [35]. Однако стремление к снижению размеров пузырьков приводит к уменьшению их скорости и соответственно к необходимости увеличения поверхности их выделения. В пределе флотоотстойник может превратиться в обычный отстойник, пути повышения эффективности которого описаны выше. В этом случае достоинства флотационной очистки, заключающиеся в более высокой скорости очистки, будут сведены к нулю. Всегда может быть найдено разумное сочетание концентрации газовой фазы и размеров пузырьков, приводящее к наилучшему результату. Наиболее простыми средствами это достигается при электрофлотации — регулированием плотности тока при электролизе воды В обычных видах безнапорной флотации для этого применяются вихревые смесители воды и воздуха, в которых вследствие больших касательных напряжений в вихре удается получить пузырьки практически любого размера.[ ...]
Во многих случаях применение этой схемы более целесообразно, так как не происходит разрушения хлопьевидных осадков в редукционном клапане или повышенного эмульгирования нефтепродуктов и смол в центробежных насосах (см. гл. 13). Для эффективной очистки сточных вод на рециркуляцию подается от 20 до 50% очищенной сточной воды. Недостаток схемы заключается в необходимости увеличения объема флотоотстойника.[ ...]
Член перед фигурной скобкой характеризует эффективность отделения пузырьков от воды. При этом фж/ характеризует приведенный к поверхности выделения расход воды. Сопоставление приведенных расходов воды при флотации и отстаивании нефтепродуктов показывает, что они пропорциональны отношению скоростей пузырьков и частиц и учитываются вторым слагаемым в квадратной скобке формулы (2-35). Приведенная формула может быть использована и для анализа эффективности очистки воды напорной флотацией, поскольку при отделении пузырьков от воды во флотоотстойнике происходит безнапорная флотация частиц.[ ...]
