Перепадные колодцы можно строить из сборного (стеновые элементы, фундаментные или специальные блоки) или монолитного железобетона.[ ...]
Перепадные смотровые колодцы устраивают в тех случаях, когда необходимо понизить отметки трубопровода, проходящего в смотровом колодце, более чем на 0,6 м (рис. 10.3, б). Такая конструкция необходима для защиты спускающегося в колодец человека от неприятных явлений, вызванных выплескиванием твердых примесей на стенки. За перепадом предусматривают устройство тройниковой секции трубопровода, через которую можно вводить инструменты для прочистки трубы.[ ...]
Перепадные колодцы на трубопроводах диаметром до 600 лш включительно должны осуществляться по типовым проектам с применением сборных элементов.[ ...]
Перепадные колодцы предусматривают на участках, где отметки лотка подводящей и отводящей труб резко различны (см. § 36).[ ...]
Перепадные колодцы на канализационной сети устраиваются на присоединениях к коллекторам глубокого заложения при пересечении с подземными сооружениями и при затопленных выпусках на последнем перед водоемом колодце. Кроме того, их устраивают при необходимости гашения недопустимых скоростей движения сточной жидкости. На трубопроводах диаметром до 600 мм перепады высотой до 0,3 м допускается выполнять без устройства перепадного колодца путем плавного слива в смотровом колодце.[ ...]
Перепадные колодцы на коллекторах устраивают при крутом рельефе местности для уменьшения уклона трубы, с тем чтобы в последней скорости движения сточных вод не превышали максимально допустимых (см. рис. 5.8). В некоторых случаях устройство перепадного колодца вызывается необходимостью согласования положения проектируемой канализационной сети с другими подземными сооружениями. Такие колодцы должны устраиваться на прямолинейных участках коллекторов.[ ...]
Перепадный колодец шахтного типа малой высоты представляет собой камеру, форма которой аналогична форме смотрового колодца, к которой пристроена или в которую встроена гладкая (без ступеней) шахта (стояк) круглого или прямоугольного сечения (рис. 11.6). Он применяется для трубопроводов диаметром 150— 500 мм. Высота перепада Ни не должна превышать 6 м — при диаметре трубопровода 150—200 мм, 4 м — при диаметре 250—350 мм и 2 м — при диаметре трубопровода 400—500 мм. Сечение стояка должно быть не менее сечения подводящего трубопровода. В основании стояка рекомендуется устраивать приямок. Он обеспечивает создание водяной подушки, смягчающей удар падающего потока в основание сооружения. Воздействие потока в основании весьма велико, поэтому днище упомянутого приямка следует укреплять стальной плитой.[ ...]
Перепадные колодцы делают также при затопленных выпусках в последнем перед водоемом колодце.[ ...]
Перепадные колодцы могут устраиваться непосредственно на коллекторе и в местах присоединения притоков к глубоко заложенным коллекторам.[ ...]
Перепадные колодцы с вертикальными каналами, а также со стояками диаметром от 250 до 400 мм должны иметь водобойную подушку глубиной 0,75 диаметра, устраиваемую в лотке колодца.[ ...]
Перепадные колодцы предусматриваются при необходимости понижения оси трубопровода для приема притоков, во избежание возникновения в трубах скоростей течения, превышающих максимально допустимые (см. рис. 4.3, б), при пересечении с другими подземными сооружениями и для устройства затопленных выпусков.[ ...]
Перепадные колодцы водосливного типа применяются для труб диаметрм 500... 1600 мм с высотой перепада до 1 м (рис.[ ...]
Перепадные колодцы водобойного типа разработаны для труб диаметром 500...1600 мм при высоте перепада 1...4 м (рис.[ ...]
Перепадные колодцы на коллекторах устраивают в местах резкого изменения отметок лотка трубы (перепада) для гашения недопустимых скоростей течения в коллекторе и во избежание пересечений с подземными сооружениями.[ ...]
Перепадный колодец с водобойными плитами представляет собой камеру круглой или прямоугольной формы в плане, по высоте которой располагается один или два ряда (в зависимости от высоты перепада) водобойных плит (рис. 11.15). Водобойные плиты располагаются на некотором расстоянии друг от друга, образуя горизонтальную решетку. Вода по площади камеры распределяется плитой. При падении потока и соударении егс с решетками из водобойных плит происходит интенсивное гашение кинетической энергии. Размеры водобойного колодца принимаются конструктивно и на основании опыта эксплуатации аналогичных сооружений.[ ...]
Перепадный колодец с соударением потоков состоит из двух вертикальных стояков и водобойного приямка (рис. 11.16). Перед перепадным колодцем поток воды делится на две части и транспортируется вниз по двум стоякам. Специальная форма водобойного приямка способствует соударению потоков, благодаря чему обеспечивается высокая степень гашения энергии.[ ...]
Тип перепадного колодца выбирают в зависимости от диаметра труб, высоты перепада и скорости движения воды в трубах. Типы перепадных колодцев приведены на рис. 42.[ ...]

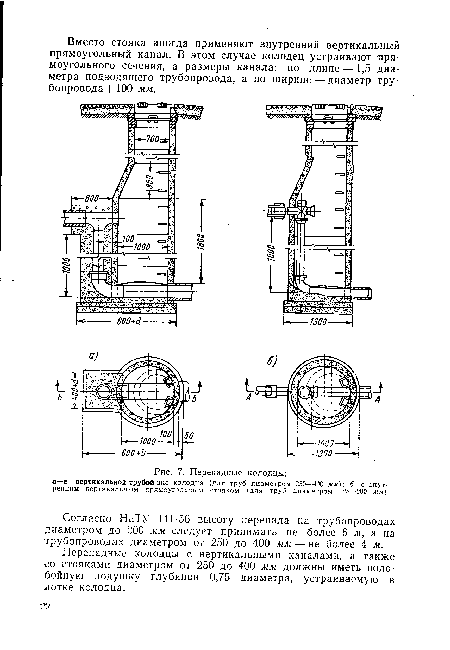

| Перепадные колодцы |  |
Расчет перепадного колодца заключается в определении диаметра стояка и размеров водобойного колодца, предназначенного для затопления гидравлического прыжка и гашения энергии потока.[ ...]
Поворотные колодцы устраивают в местах поворота сети, узловые колодцы - во всех точках соединения сетей; перепадные колодцы - в местах резкого снижения скорости движения воды и присоединения боковых линий к коллектору, который имеет глубокое заложение. В настоящее время все канализационные колодцы выполняют из сборного железобетона.[ ...]
| Схемы перепадных колодцев |  |
Пример расчета перепадного колодца (см. рис. 7.11). Расчетные данные: (¿в = 500 мм; ( = 0,0587; и® = 5,0 м/сек; = 610,7 л/сек; й® = 0,596 <1; А® = = 0,298 м; <1В — 500 мм; I = 0,0587; = 5,0 м/сек; к” = 0,596 й; /г® = 0,298 м.[ ...]
Гидравлический расчет перепадного колодца новой конструкции рекомендуется производить в следующем порядке.[ ...]

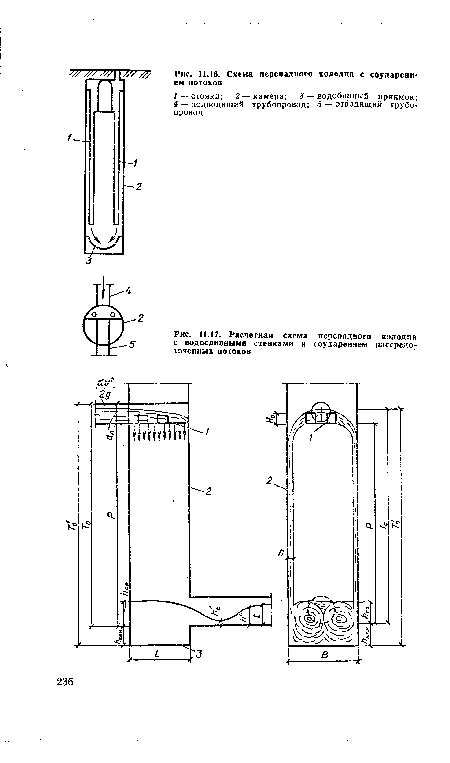

| Расчетная схема перепадного колодца с водосливными стенками и соударением рассредоточенных потоков |  |
| Случая применения перепадных колодцев |  |
Произвести расчет перепадного колодца при следующих исходных данных (все обозначения даны на рис. 3.46): ¿в = 450 мм, /=0,01, ч=1,86 м/сек, д=205 л/сек, Лв = 0,65£¿„=700 мм, /=0,0015, £>=0,89 м/сек, /гн=0,58с1н.[ ...]
При высоте перепада до 0,2 м перепадные колодцы не устраиваются.[ ...]
Последними исследованиями перепадных колодцев установлено три режима течения жидкости по шахте: безнапорный (рис. 11.10,а), характерный для малых расходов; начальный напорный (рис. 11.10,6), наблюдающийся при г а=В/2; напорный (рис. 11.10, в), наблюдающийся при г1>а.[ ...]
Известен еще ряд конструкций перепадных колодцев шахтного типа с многоступенчатыми перепадами.[ ...]
Опыт эксплуатации показал, что перепадные колодцы часто засоряются. Надежность работы сооружений может быть повышена, если диаметр стояка принимать на один сортамент больше диаметра подводящего трубопровода.[ ...]
Кроме того, применяют промывные и перепадные колодцы. Колодцы выполняют по типовым чертежам [22, 23].[ ...]

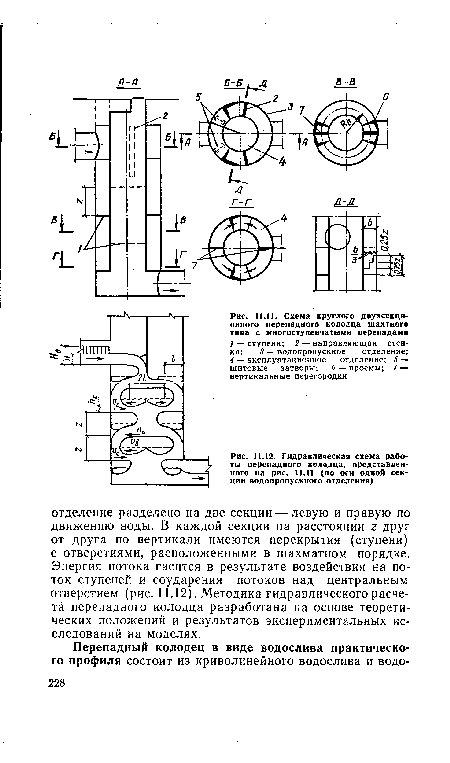

| Гидравлическая схема работы перепадного колодца, представленного на рис. 11.11 (по оси одной секции водопропускного отделения) |  |
На рис. 11.13 показан пример устройства перепадного колодца в виде водослива практического профиля. Особенность его заключается в том, что он состоит из двух секций, каждая из которых рабочая. При расходах меньше расчетного одна из секций может отключаться, другая секция при этом может осматриваться и ремонтироваться.[ ...]
В зависимости от Назначения смотровые колодцы делятся на линейные, поворотные, узловые и контрольные. Кроме того, применяют промывные, перепадные и специальные колодцы.[ ...]
При высоте перепада более 3 м конструкции колодцев принимаются по индивидуальным проектам в виде глубоких шахтных перепадных камер с водобойными устройствами, ступенчатых перепадов, спиральных водосливов и др.[ ...]

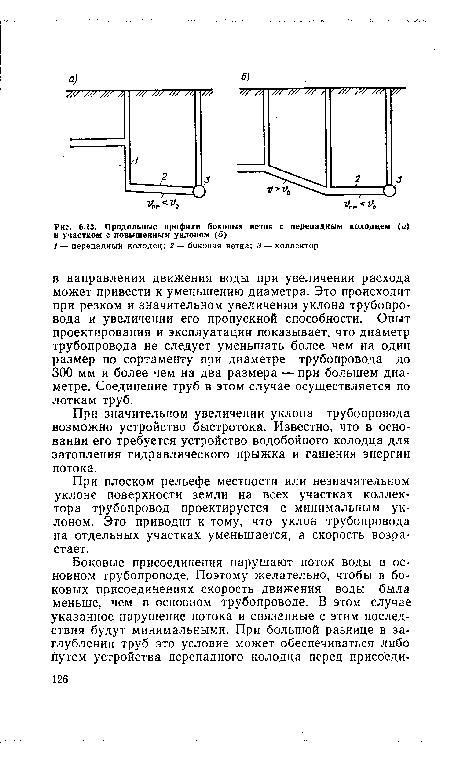

| Продольные профили боковых веток с перепадным колодцем (а) и участком с повышенным уклоном (б) |  |
На канализационной сети устраивают смотровые колодцы -линейные, поворотные, узловые и перепадные. Линейные колодцы (рис. 2) устраивают на прямых участках канализационной сети на расстоянии 50-150 м один от другого; они предназначены для периодического осмотра и прочистки сети. Их устраивают также в местах изменения уклона или диаметра труб или направления трассы.[ ...]
| Номограмма для гидравлического расчета перепадных колодцев практического профиля |  |
Для труб диаметром 300...400 мм обычно применяют те же перепадные колодцы, что и для сетей бытового водоотведения. В этом случае перепад осуществляется в колодце в виде стояка площадью сечения не менее живого сечения подводящего трубопровода. При диаметрах труб 500 мм и более в зависимости от величины перепада применяются перепадные колодцы водосливного или водобойного типов.[ ...]
В зависимости от назначения и места расположения смотровые колодцы подразделяются на линейные, поворотные, узловые, контрольные перепадные. Кроме того, на сети устраивают пере-падные и промывные колодцы и соединительные камеры. Линейные колодцы, устраиваемые на прямых участках канализационной сети, предназначены для периодического осмотра и прочистки канализационной сети. В соответствии с существующими правилами их устанавливают друг от друга на следующих расстояниях в зависимости от диаметров труб: 150 мм — 35 м 200— 500 мм — 50 м 600—1400 мм — 75 м; 1400—2000 мм— 150 м свыше 2000 мм — 200 м. Кроме того, линейные колодцы устраивают во всех местах изменения уклона линии или диаметра трубопровода и в местах изменения направления трассы сети. Поворотные колодцы устанавливают в местах поворотов сети, узловые колодцы — во всех точках соединения коллекторов и перепадные колодцы —в местах вынужденных перепадов канализационной сети.[ ...]
Изложенная выше и широко известная методика расчета размеров водобойного колодца все же весьма сложна. Вычислительный центр АН СССР (авторы С. И. Гусев и Г. С. Хованский) разработал специальные номограммы для гидравлического расчета водобойного колодца для перепадного колодца на водоотводящих сетях.[ ...]
В ленинградской канализации при больших (до 13—18 м) перепадах уровня воды все перепадные колодцы устраивают с шахтным водосливом в стояке и водобойным приямком для образования затопленного прыжка. Диаметр стояка, размеры и глубину приямка назначают но гидравлическому расчету.[ ...]
Вытяжные устройства следует предусматривать во входных камерах дюкеров, в смотровых колодцах, в местах резкого снижения скоростей течения воды в трубах диаметром более 400 мм и в перепадных колодцах при высоте перепада более 1 м и расходе сточной воды более 50 л/с. На участках сети, к которым выпуски не присоединяются, вытяжные стояки диаметром 300 мм и высотой 5 м устанавливаются не реже чем через 250 м.[ ...]
При резком увеличении уклонов трубопроводов допускают устройство быстротоков, после которых устраивают перепадные колодцы с водобоем для гашения скорости течения жидкости.[ ...]
Наружная закрытая дождевая канализация состоит обычно из: а) дождеприемников, т. е. устройств для приема дождевых вод, стекающих с поверхности улиц, кварталов, дворов; б) сети труб и каналов; в) смотровых, перепадных и других колодцев на сети; г) выпусков в водоемы или овраги.[ ...]
