Водослив устанавливают только с боковым сжатием струи на расстоянии 0,15—0,20 м от выхода воды из колодца.[ ...]

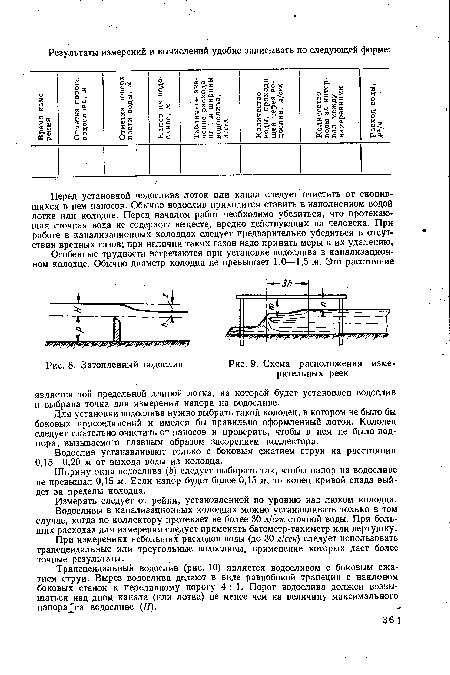

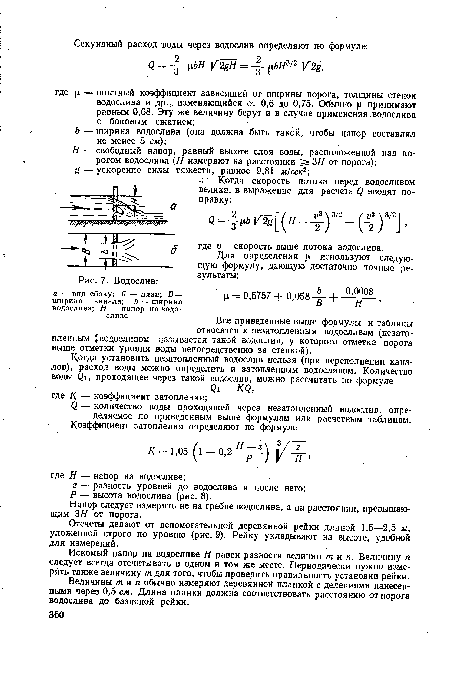

Водослив устанавливается настолько тщательно, чтобы полностью исключить протекание воды помимо водосливного отверстия. Расстояние от водослива до выхода воды из колодца принимается 0,15—0,2 м. При замерах в колодцах рекомендуется пользоваться незатопленными водосливами с заостренными стенками водосливного отверстия — прямоугольной, трапецеидальной или треугольной формы.[ ...]
| Водослив |  |
| Водослив с установленной но лоту цодпорной стенкой. Количество стока высчитывается из разности уровней воды к, которые переносятся с шшощью рейки на измерительный прибор. |  |
Такой водослив обладает рядом преимуществ: простота устройства, учет и записи показаний при линейной зависимости расхода от уровня перед водосливом, а также отсутствие порога в лотке, что обеспечивает незасоряемость водоизмерительного устройства. Точность измерения составляет 94-95 %.[ ...]
Такой водослив обладает рядом преимуществ: простота устройства, учет и записи показаний при линейной зависимости расхода от уровня перед водосливом, а также отсутствие порога в лотке, что обеспечивает незасоряемость водоизмерительного устройства. Точность измерения составляет 94-95 %.[ ...]
| Водослив с порогом треугольного профиля используется для измерения расходов в открытых каналах |  |
Нагрузка на водослив вычисляется путем деления расчетного расхода на общую длину водослива и выражается в м3/(м-сут).[ ...]
Треугольный водослив (рис. 11) устанавливают так же, как и трапецеидальный. Вырез водослива делают по контуру равнобедренного треугольника.[ ...]
Нагрузкой на водослив является изливающийся через него гидравлический поток. Для первичных отстойников нагрузки на водослив не должны превышать 120 м3/(м-сут) в случае, если очистные сооружения имеют прозводительность 4000 м3/сут или меньше, и 180 м3/(м-сут) при расчетных расходах сточных вод более 4000 м3/сут. Эти значения ограничивают скорость движения воды возле водослива, чтобы свести к минимуму вынос взвешенных примесей.[ ...]
Измерительный водослив с порогом треугольного профиля (рисунок 94) применяется для измерения расхода бытовых и производственных сточных вод до 20 ООО м3/ч относительно широких каналах (п/В < 0,5).[ ...]
Криволинейный водослив и водобойный колодец следует выполнять из монолитного железобетона, а стенки рабочей камеры и горловины могут быть из кирпича, бетона или железобетона (монолитного или сборного).[ ...]
Трапецеидальный водослив (рис. 84) является водосливом с боковым сжатием струи. Вырез водослива делается в виде равнобокой трапеции с наклоном боковых стенок к переливному порогу 4:1. Порог водослива должен возвышаться над дном канала (или лотка) не менее чем на величину наибольшего возможного напора па водосливе Н.[ ...]
Пропорциональный водослив (рисунок 93) применяется для измерения расхода сточных вод, содержащих взвеси в прямоугольных лотках и каналах, когда перепад уровней обеспечивает работу водослива в незатопленном режиме.[ ...]
Пропорциональный водослив, расположенный на выпускном конце, регулировал поток воды таким образом, что горизонтальная скорость поддерживалась на уровне 0,3 м/с независимо от расхода. Это позволяло песку осаждаться, обеспечивая одновременно вымывание органических взвешенных веществ. В настоящее время горизонтальные песколовки с прямолинейным движением жидкости оборудуются механическими приспособлениями для удаления осадка. Песок со дна канала сгребается в приемный бункер с помощью бесконечной цепи с укрепленными на ней ковшами, что позволяет обходиться без ручной очистки и применять одно устройство для нескольких каналов.[ ...]
| Затопленный водослив |  |
| Затопленный водослив. |  |
| Треугольный водослив. |  |
| Треугольный водослив кой стенкой |  |
| Прямоугольный водослив |  |

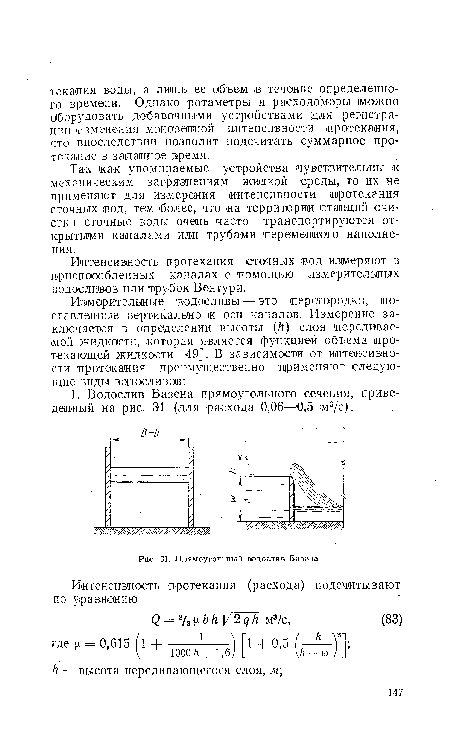

| Прямоугольный водослив Базена |  |
| Незатопленный водослив с тонкой стенкой |  |
| Трапецеидальный водослив. | |
Чаще всего применяется водослив в форме прямоугольного треугольника с углом при вершине 90°.[ ...]
| Пропорциональный водослив с диф-манометром, установленным «под уровень» |  |
| Пропорциональный водослив с диф-манометром, установленным «под уровень» | |
Сток морской воды в залив можно интерпретировать как подтопленный водослив с широким порогом, поэтому по законам гидравлики величина слоя стока в залив Кара-Богаз-Гол является функцией уровня моря и разности уровней моря и залива, т.е. д = д(Н1,Н1-Н2).[ ...]
Ливнеспуск состоит из камеры на коллекторе, в котором устанавливают водослив и берет начало ливнеотвод. Ливнеотвод предназначают для сброса воды в водоем и заканчивают выпуском или оголовком. Выпуск ливнеотвода в водный проток устраивают в зависимости от местных условий затопленным (подводным) и незатопленным. По местным условиям в камерах ливнеспусков или в устье устанавливают специальные затворы (щиты, шандоры и т. д.) во избежание затопления общесплавной с ети при периодических подъемах горизонтов воды в водных протоках.[ ...]
При 50%-ной регенерации ила сточная вода подается в начало коридора III через водослив 7, а иловая смесь отводится в конце коридора IV дюкером.[ ...]
Если аэротенк работает с 25%-ной регенерацией ила, то сточная вода из канала 1 через водослив (или затопленное отверстие) 2 подается в начало коридора II. Возвратный ил по трубопроводу подается в коридор /. В этом случае коридор I называется регенератором, а коридоры II—IV — собственно аэротенком. Если регенерация ила 25%-ная, то для нее отводится 25% расчетного объема аэротенков (коридор /); если регенерация ила 50%-ная, то 50% расчетного объема аэротенков (коридоры I и Я); если регенерация ила 75%-ная, то 75% расчетного объема аэротенков (коридоры I—III).[ ...]
Особенность гидрологического цикла состоит в том, что в нем возвращаются все отходы. Водослив с земной поверхности составляет 38,3% влаги, выпадающей на землю, остальные 61,7% рециркулируют непосредственно в рабочем резервуаре путем испарения.[ ...]
Сточные воды, образующиеся при разделении шламовой пульпы в уплотнителе, отводятся через водослив и в зависимости от степени загрязненности сбрасываются в систему грязных вод либо в приемный резервуар насосной станции, подающей воду в производство.[ ...]
Распространенным измерителем расходов воды является треугольный равнобедренный незатопленный водослив с тонкой стенкой (рис. 22.7).[ ...]
| Вертикальный отстойник с нисходящевосходящим потоком воды / - водоподводящая труба; 2 -приемная камера; 3 - зубчатый водослив; 4 - распределительный поток; 5 - кольцевая перегородка; 6 - отвод освешенной воды |  |
Показанный на рис. 4.48 типовой одиночный двухъярусный отстойник имеет осадочные желоба правильной прямоугольной формы в плане. Распределительный лоток и боковой водослив спрямлены и расположены перпендикулярно оси желобов. Верхняя часть гребня водослива имеет обтекаемую форму, чтобы предотвратить налипание плавающих предметов. Во .избежание образования подпора гребень водослива на входе устраивают на 5 см выше гребня на выходе сточной воды из осадочных желобов. Эти незначительные изменения в конструкциях желобов позволяют повысить эффект осаждения взвеси.[ ...]
| Гидрофобный фильтр |  |
Сточная вода попадает в распределительную камеру, затем в отстойные камеры (секции нефтеловушки), в конце последней вода проходит под нефтеудерживающей стенкой и через водослив попадает в поперечный сборный лоток, затем в сборный коллектор.[ ...]
Подаваемая в отстойник сточная вода поступает через центральную трубу в осадочную часть, отстаивается, двигаясь радиально к периферии, затем через погружную перегородку и зубчатый водослив поступает в периферийный лоток осветленной воды, из которого отводится за пределы отстойника.[ ...]
В вертикальном отстойнике с периферическим впускным устройством (рис. 1.15) сточная вода подается на водораспределительный лоток переменного поперечного сечения, расположенный по периметру отстойника, и далее через водослив в кольцевую зону, образованную стенкой отстойника и струенаправляющей перегородкой. В нижней части кольцевой зоны находится отражательное кольцо, направляющее поток в зону отстаивания. Осветленная вода отводится через кольцевой водосборный лоток, в который она поступает с двух сторон через зубчатый водослив. Всплывающие вещества удаляются через воронку, расположенную в кольцевой зоне.[ ...]
Тангенциальный впуск жидкости в гидроциклон вызывает вращательное», (точнее, спиральное) движение всей массы воды в сооружении. Основной рабочий поток жидкости располагается в пристенном слое; поднявшись вверх, вода.через водослив выходит из гидроциклона. Помимо транзитных потоков в циклоне существуют и замкнутые циркуляционные токи, которые возникают вследствие неравномерного распределения скоростей и вызванных ими давлений. Они во многом определяют структуру потоков.[ ...]
Расположенные в нижней части фильтрующего слоя стеклянные шарики 11 препятствуют его разрушению и выносу с проходящей сточной водой. Избыток уловленного нефтепродукта отводится по трубе 8, а сточная вода, предварительно-очищенная в первом каскаде, через водослив 15 подается на доочистку на второй каскад фильтрации, где в качестве фильтрующего слоя 13 высотой 1 - 10 см использован керосин, а для его стабилизации - полиэтиленовые гранулы 14. Предварительно очищенная сточная вода отводится через регулируемый водослив.[ ...]
Как уже указывалось, отвод осветленной воды (стоков) и сброс избыточной воды из пруда осуществляют через водосливные колодцы, размещение которых схематически показано на рис. 140. Если балка, на которой устроен пруд, имеет водосборную площадь более 2— 3 км2, то устраивают также водослив для сброса избытка притекающей воды. Водосливные колодцы могут быть деревянные (рис. 148, а) или железобетонные (рис. 148, б). Число и место расположения водосливных колодцев устанавливают в зависимости от расхода осветляемой воды, объема пруда и высоты слоя укладываемых шламов. Внутренние размеры колодца должны быть достаточными для спуска в них человека, но не менее 1x1 м.[ ...]
Крень не учитывается в центральной части торца размером 10 см, на остальной допускается в хвойных бревнах толщиной до 34 см - в 3-годичных слоях, толщиной 36 см и более - в 4 годичных слоях. Сучки диаметром до 10 см не учитываются. Учитываемые сучки на первых 2 м от комля не допускаются. Поверхностные цветные заболонные пятна, синева и водослой глубиной по радиусу не более 1/10 диаметра соответствующего торца допускаются.[ ...]
Схема вертикального отстойника показана на рис. 44. Очищаемая вода подается через центральную трубу 1 в отстойную часть 3, ударяется в отражатель 4, изменяет свое направление сначала на горизонтальное, а затем на вертикальное восходящее, при котором примеси оседают в иловый колодец 5. Осевший ил удаляют через илопровод 6. Осветленная вода переливается через круговой водослив 2 и уходит в сборный лоток. Преимуществом вертикальных отстойников является простота удаления из них осадков, недостатком — большая глубина, затрудняющая их строительство особенно при плотных грунтах.[ ...]
Четырехкоридорный аэротенк может работать с отдельной регенерацией ила и без нее (рис. 4.127). Если аэротенк работает без отдельной регенерации, то сточная вода из первичных отстойников поступает в распределительный канал 1 перед аэротенками, затем при открытом шибере на водосливе 2 проходит через аэротенк, а затем по каналу 5 — в распределительный канал 8 за аэротенками и подается через водослив или затопленное отверстие 10 в коридор I. Возвратный ил из вторичных отстойников подается в коридор / по трубопроводу. Иловая смесь, пройдя последовательно коридоры /, II, III и IV, дюкером отводится во вторичные отстойники.[ ...]
Промежуточные отстойники. Отстойники, установленные между капельными фильтрами или между биофильтром и аэротенком (при двухступенчатой схеме биологической очистки сточных вод), называются промежуточными. Для определения размеров промежуточных отстойников рекомендуются следующие критерии: гидравлическая нагрузка не должна превышать 41 м3/(м2-сут), минимальная глубина у боковых стенок должна составлять 2,1 м, а нагрузки на водослив должны быть менее 120 м3/(м-сут) для очистных сооружений с пропускной способностью 4000 м3/сут и не более 180 м3/(м-сут) для более крупных сооружений.[ ...]
Ширина проточной части должна быть не меньше ширины подводящего канала. Обычно вода течет по лотку 1 ливнесброса, выходя через нижнее выходное отверстие 2. Если приток при ливне превышает расчетную пропускную способность нефтеловушки, то отверстие прикрывается автоматически связанным поплавком-затвором 3 и сооружение заполняется водой. Тогда начинает действовать боковой водослив 4 ливнесброса, отводящий воду в обход нефтеловушки. Для того чтобы нефть, находящаяся в верхних слоях потока, не уходила вместе с водой, перед водосливом устраивают затопленную стенку 5 (не доходящую до дна). Одновременно с боковым водосливом, куда направляются нижние слои потока, работает водосливное окно 6, через которое верхние нефтенасыщенные слои поступают в узел нефтеулавли-вания.[ ...]
Если используются камеры со взвешенным слоем осадка, то высота его должна быть не менее 3 м, а время пребывания воды в камере не менее 20 мин. Средняя скорость восходящего потока воды в среднем сечении при осветлении воды малой и средней мутности (до 250 г/м3) принимается 1,6 мм/с, при осветлении воды большой мутности; (>250 г/м3)—2,2 мм/с. Распределение воды по площади камеры производится через перфорированные трубы или каналы со скоростью 0,5—0,6. м/с, а отвод через затопленный водослив при скорости 0,05 м/с. Вихревые камеры рассчитывают, исходя из производительности технологических сооружений при заданных времени пребывания воды в камере и скорости отбора воды.[ ...]
Сточная вода, заполняя первичную камеру, проходит под пефте-удерживающей подвесной перегородкой 8 1 и выходит во второй ряд труб 9. Таким образом, эти трубы являются выпускными для первичной камеры и впускными для вторичной. После этого сточные воды поступают через распределительный жолоб и второй фильтр 10, во вторичную отстойную камору 11, где рабочий уровень воды ниже, чем в первичной камере. Во вторичной камере имеется нефтеудерживающая подвесная перегородка 12 и выходной водослив 13. Освобожденная от нефти вода отводится трубой 14.[ ...]
В отстойнике-классификаторе (см.рис. 90) исходная суспензия подается в приемный бункер 1, затем с помощью зубчатых водосливов или перфорированных труб равномерно распределяется на две части и попадает в вертикальные карманы, в нижней части которых устроены впускные окна 2. В межпластинном пространстве жидкость движется вдоль пластин вверх, а твердые частицы, осаждаясь на пластины, сползают в иловый бункер 3, откуда периодически удаляются через задвижку 4. Очищенная вода через зубчатый водослив отводится в сборный коллектор 5.[ ...]
