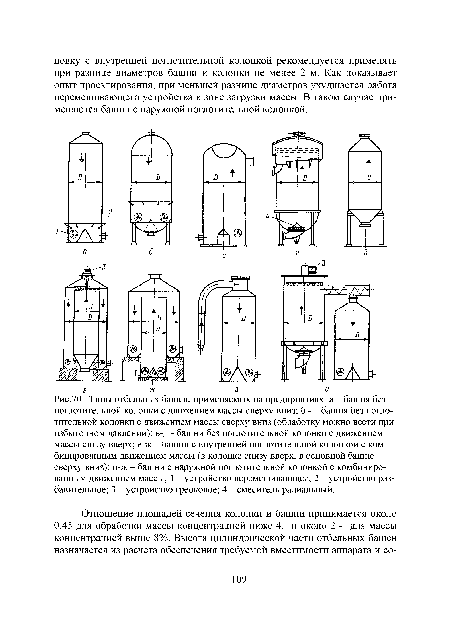

а - башня без поглотительной колонки с движением массы сверху вниз; б - - башня без поглотительной колонки с движением массы сверху вниз (обработку можно вести при избыточном давлении); в-д - башни без поглотительной колонки с движением массы снизу вверх; е-ж - башни с внутренней поглотительной колонкой с комбинированным движением массы (в колонке снизу вверх, в основной башне сверху вниз); и-ж - башни с наружной поглотительной колонкой с комбинированным движением массы; 1 - устройство перемешивающее; 2 - устройство разбавите льное; 3 - устройство гребковое; 4 - смеситель радиальный.
Каждый тип башен имеет свои преимущества и недостатки. Так, в башнях с движением массы сверху вниз (рис.70 а, б) продолжительность реакции регулируется изменением уровня в башне массы при сохранении её концентрации. Эти башни более удобны в обслуживании, позволяют осуществлять визуальное наблюдение за потоком массы, но не обеспечивают эффективного поглощения газа, т.е. реагента, выделяющегося из реакционной смеси. В начальной фазе отбелки массы газообразными реагентами (хлором, диоксидом хлора) или их растворами в воде возможно бурное выделение газа из реакционной смеси, которое обусловлено перепадом давления или подъемом температуры.~~Башни с движением массы снизу вверх (рис.70, в,г,д) лишены отмеченных недостатков и обеспечивают более полное поглощение выделяющегося газа столбом целлюлозной массы. В обслуживании эта конструкция башни менее удобна, чем первая. Она не может обеспечивать гибкого регулирования продолжительности обработки массы.
