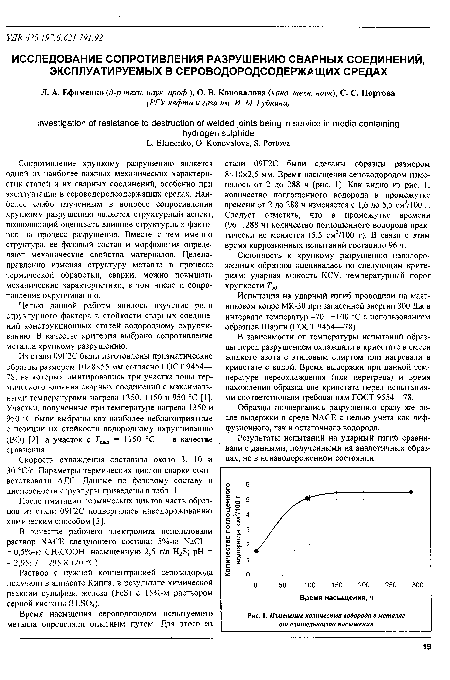

| Изменение количества водорода в металле от длительности насыщения |
 |
Далее

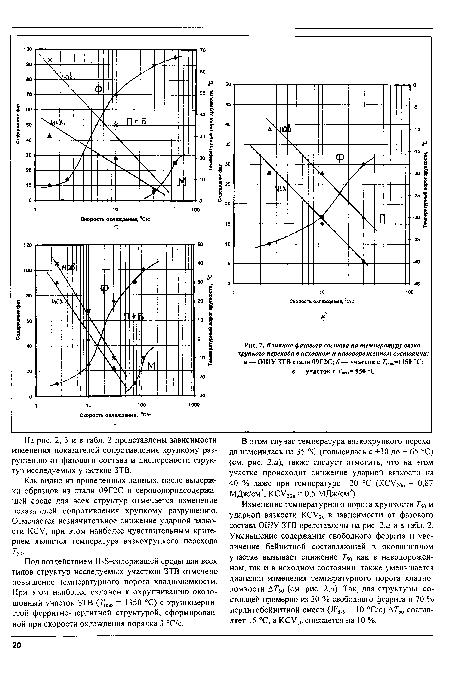

| Влияние фазового состава на температуру вязкохрупкого перехода в исходном и наводороженном состоянии |
 |
Далее

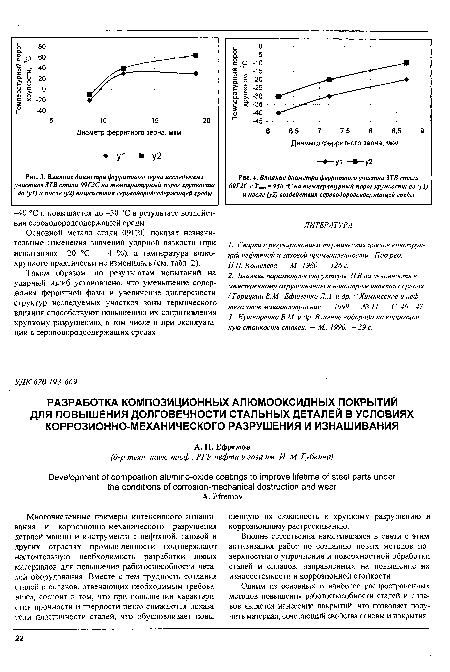

| Влияние диаметра ферритного участка ЗТВ стали |
 |
Далее

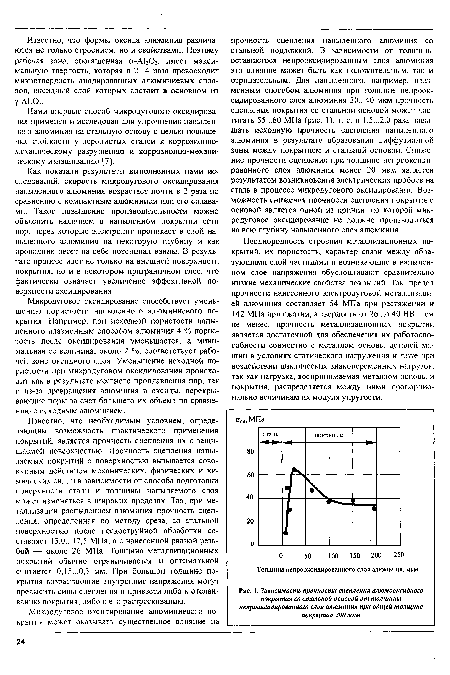

| Зависимость прочности сцепления алюмооксидпого покрытия со стальной основой от толщины непрооксидированного слоя алюминия при общей толщине покрытия 200 мкм |
 |
Далее

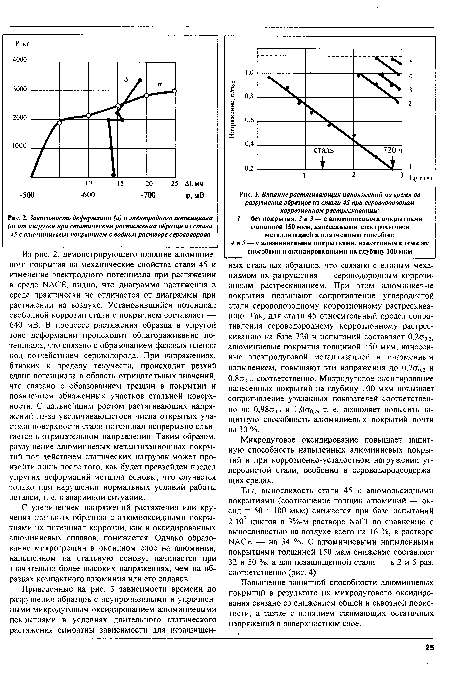

| Зависимость деформации (а) и электродного потенциала (б) от нагрузки при статическом растяжении образца из стали 45 с алюминиевьш покрытием в водном растворе сероводорода |
 |
Далее
| Влияние растягивающих напряжений на время до разрушения образцов из стали 45 при сероводородном коррозионном растрескивании |
|
Далее

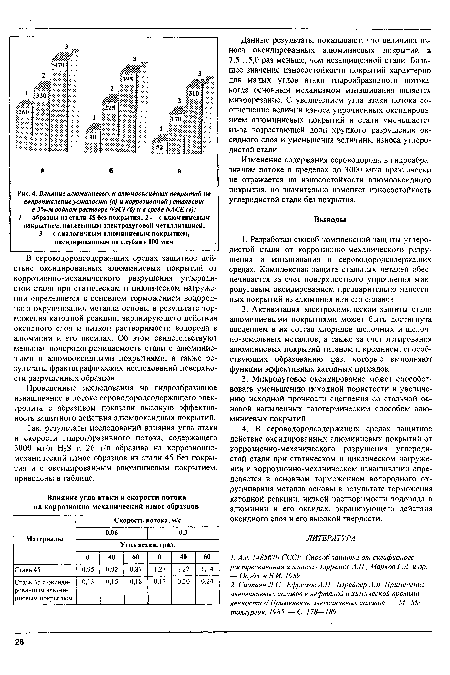

| Влияние алюминиевых и алюмооксидных покрытий на сопротивление усталости (а) и коррозионной усталости в 3%-м водном растворе NaCI (б) и в среде NACE (в) |
 |
Далее

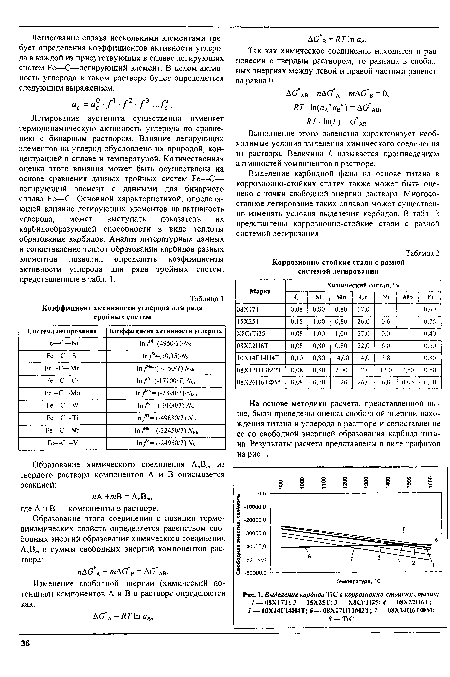

| Выделение карбида TiC в коррозионно-стойких сталях |
 |
Далее
| График зависимости величин работы адгезии (кривая 2) и электродного потенциала <р (кривая 1) от скорости охлаждения (1Увхя) с приложением графика зависимости величины относительной удельной поверхности системы (кривая 3) от скорости охлаждения и зависимости количества феррита в структуре (кривая 4) от скорости охлаждения |
 |
Далее

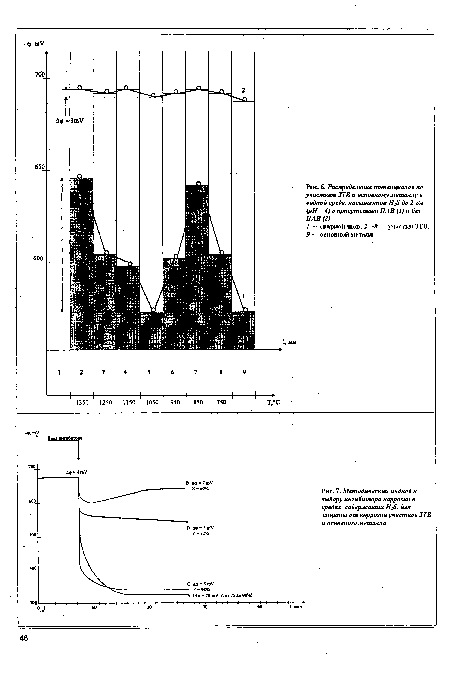

| Методический подход к выбору ингибитора коррозии в средах, содержащих НгБ. для защиты от коррозии участков ЗТВ и основного металла |
 |
Далее
| Изменение работы адгезии (а) и защитного эффекта ингибирования коррозии (б) от концентрации ингибиторов Б, С, Д |
 |
Далее
