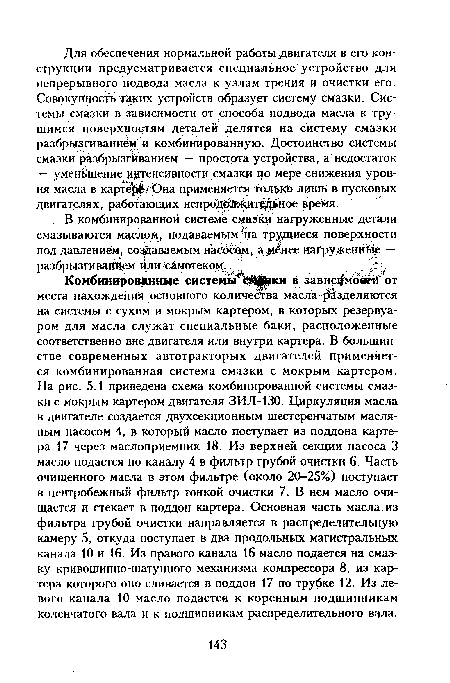

Комбинированные системыгЬй ки в зависало®« от места нахождения основного количества масла разделяются на системы с сухим и мокрым картером, в которых резервуаром для масла служат специальные баки, расположенные соответственно вне двигателя или внутри картера. В большинстве современных автотракторых двигателей применяется комбинированная система смазки с мокрым картером. На рис. 5.1 приведена схема комбинированной системы смазки с мокрым картером двигателя ЗИЛ-130. Циркуляция масла в двигателе создается двухсекционным шестеренчатым масляным насосом 4, в который масло поступает из поддона картера 17 через маслоприемник 18. Из верхней секции насоса 3 масло подается по каналу 4 в фильтр грубой очистки 6. Часть очищенного масла в этом фильтре (около 20-25%) поступает в центробежный фильтр тонкой очистки 7. В нем масло очищается и стекает в поддон картера. Основная часть масла, из фильтра грубой очистки направляется в распределительную камеру 5, откуда поступает в два продольных магистральных канала 10 и 16. Из правого канала 16 масло подается на смазку кривошипно-шатунного механизма компрессора 8, из картера которого оно сливается в поддон 17 по трубке 12. Из левого канала 10 масло подается к коренным подшипникам коленчатого вала и к подшипникам распределительного вала.
