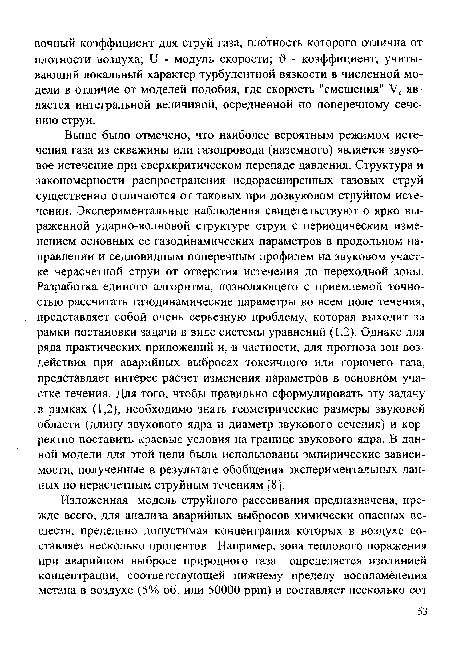

![Выше было отмечено, что наиболее вероятным режимом истечения газа из скважины или газопровода (наземного) является звуковое истечение при сверхкритическом перепаде давления. Структура и закономерности распространения недорасширенных газовых струй существенно отличаются от таковых при дозвуковом струйном истечении. Экспериментальные наблюдения свидетельствуют о ярко выраженной ударно-волновой структуре струи с периодическим изменением основных ее газодинамических параметров в продольном направлении и седловидным поперечным профилем на звуковом участке нерасчетной струи от отверстия истечения до переходной зоны. Разработка единого алгоритма, позволяющего с приемлемой точностью рассчитать газодинамические параметры во всем поле течения, представляет собой очень серьезную проблему, которая выходит за рамки постановки задачи в виде системы уравнений (1.2). Однако для ряда практических приложений и, в частности, для прогноза зон воздействия при аварийных выбросах токсичного или горючего газа, представляет интерес расчет изменения параметров в основном участке течения. Для того, чтобы правильно сформулировать эту задачу в рамках (1,2), необходимо знать геометрические размеры звуковой области (длину звукового ядра и диаметр звукового сечения) и корректно поставить краевые условия на границе звукового ядра. В данной модели для этой цели были использованы эмпирические зависимости, полученные в результате обобщения экспериментальных данных по нерасчетным струйным течениям [8].](/static/pngsmall/940605010.png)
Выше было отмечено, что наиболее вероятным режимом истечения газа из скважины или газопровода (наземного) является звуковое истечение при сверхкритическом перепаде давления. Структура и закономерности распространения недорасширенных газовых струй существенно отличаются от таковых при дозвуковом струйном истечении. Экспериментальные наблюдения свидетельствуют о ярко выраженной ударно-волновой структуре струи с периодическим изменением основных ее газодинамических параметров в продольном направлении и седловидным поперечным профилем на звуковом участке нерасчетной струи от отверстия истечения до переходной зоны. Разработка единого алгоритма, позволяющего с приемлемой точностью рассчитать газодинамические параметры во всем поле течения, представляет собой очень серьезную проблему, которая выходит за рамки постановки задачи в виде системы уравнений (1.2). Однако для ряда практических приложений и, в частности, для прогноза зон воздействия при аварийных выбросах токсичного или горючего газа, представляет интерес расчет изменения параметров в основном участке течения. Для того, чтобы правильно сформулировать эту задачу в рамках (1,2), необходимо знать геометрические размеры звуковой области (длину звукового ядра и диаметр звукового сечения) и корректно поставить краевые условия на границе звукового ядра. В данной модели для этой цели были использованы эмпирические зависимости, полученные в результате обобщения экспериментальных данных по нерасчетным струйным течениям [8].
