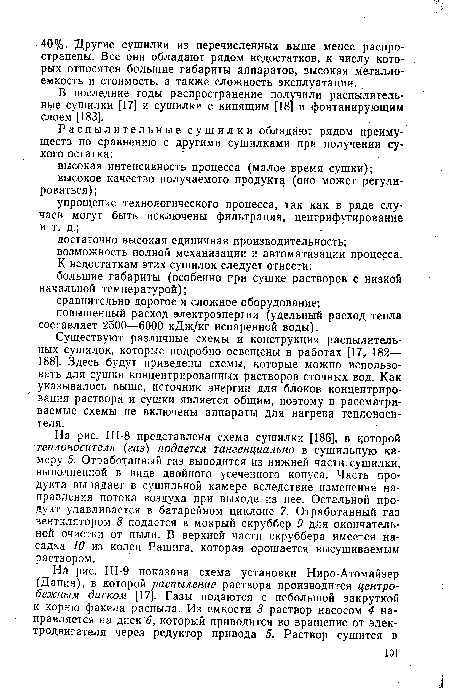

На рис. III-8 представлена схема сушилки [186], в которой теплоноситель (газ) подается тангенциально в сушильную камеру 5. Отработанный газ выводится из нижней части сушилки, выполненной в виде двойного усеченного конуса. Часть продукта выпадает в сушильной камере вследствие изменения направления потока воздуха при выходе из нее. Остальной продукт улавливается в батарейном циклоне 7. Отработанный газ вентилятором 8 подается в мокрый скруббер 9 для окончательной очистки от пыли. В верхней части скруббера имеется насадка W из колец Рашига, которая орошается высушиваемым раствором.
