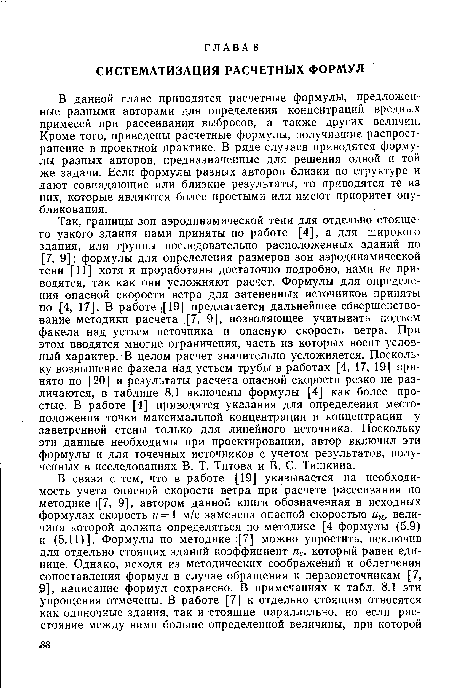

![Так, границы зон аэродинамической тени для отдельно стоящего узкого здания нами приняты по работе [4], а для широкого здания, или группы последовательно расположенных зданий по [7, 9]; формулы для определения размеров зон аэродинамической тени ,[11] хотя и проработаны достаточно подробно, нами не приводятся, так как они усложняют расчет. Формулы для определения опасной скорости ветра для затененных источников приняты по [4, 17]. В работе ([19] предлагается дальнейшее совершенствование методики расчета . 7, 9], позволяющее учитывать подъем факела над устьем источника и опасную скорость ветра. При этом вводятся многие ограничения, часть из которых носит условный характер. В целом расчет значительно усложняется. Поскольку возвышение факела над устьем трубы в работах [4, 17, 19] принято по [20] и результаты расчета опасной скорости резко не различаются, в таблице 8.1 включены формулы [4] как более простые. В работе [4] приводятся указания для определения местоположения точки максимальной концентрации и концентрации у заветренной стены только для линейного источника. Поскольку эти данные необходимы при проектировании, автор включил эти формулы и для точечных источников с учетом результатов, полученных в исследованиях В. Т. Титова и В. С. Тишкина.](/static/pngsmall/448245080.png)
Так, границы зон аэродинамической тени для отдельно стоящего узкого здания нами приняты по работе [4], а для широкого здания, или группы последовательно расположенных зданий по [7, 9]; формулы для определения размеров зон аэродинамической тени ,[11] хотя и проработаны достаточно подробно, нами не приводятся, так как они усложняют расчет. Формулы для определения опасной скорости ветра для затененных источников приняты по [4, 17]. В работе ([19] предлагается дальнейшее совершенствование методики расчета . 7, 9], позволяющее учитывать подъем факела над устьем источника и опасную скорость ветра. При этом вводятся многие ограничения, часть из которых носит условный характер. В целом расчет значительно усложняется. Поскольку возвышение факела над устьем трубы в работах [4, 17, 19] принято по [20] и результаты расчета опасной скорости резко не различаются, в таблице 8.1 включены формулы [4] как более простые. В работе [4] приводятся указания для определения местоположения точки максимальной концентрации и концентрации у заветренной стены только для линейного источника. Поскольку эти данные необходимы при проектировании, автор включил эти формулы и для точечных источников с учетом результатов, полученных в исследованиях В. Т. Титова и В. С. Тишкина.
