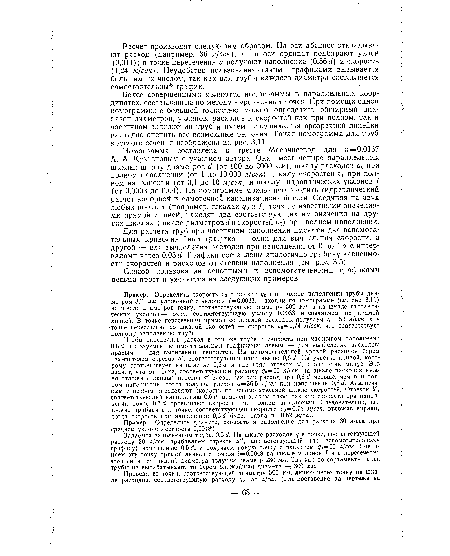

Пример. Определить скорость с о и расход £/о при полном наполнении трубы диаметром 300 мм, уложенной с уклоном ¿=0,0033. Находим по номограмме (см. рис. 3.11) на шкале диаметров точку, соответствующую диаметру 300 мм, а на шкале гидравлических уклонов — точку, соответствующую уклону 0,0033, и соединяем их прямой линией. В точке пересечения прямой со шкалой расходов получаем <7о=52 л/сек, а в точке пересечения со шкалой скоростей — скорость уо=0,74 м/сек, что соответствует полному заполнению трубы.
