При проектировании насосной станции необходимо: 1) определить количество сточных вод, подлежащих перекачке, с учётом колебания притока по часам суток, иначе говоря, определить производительность станции; 2) определить высоту, на которую должны быть подняты сточные воды, с учетом всех потерь напора вследствие сопротивлений во всасывающих и напорных трубопроводах и арматуре на них.[ ...]

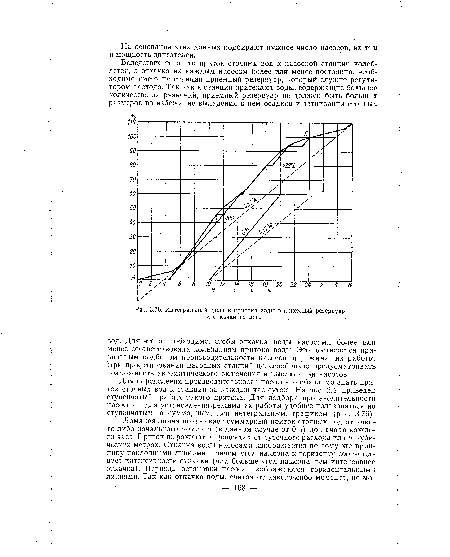

Для определения производительности насосов необходимо знать приток сточных вод к станции за каждый час суток. На рис. 2.4 приведен ступенчатый график такого притока. Для подбора производительности насосов и для установления режима их работы удобнее пользоваться не ступенчатым, а суммарным, или интегральным, графиком (рис. 3.76).[ ...]
Если откачка производится равномерно в течение круглых суток при непрерывной работе насосов в течение 24 ч, то часовая откачка составляет 100:24 4,17% суточного притока, и на графике откачка будет изображена прямой линией соответствующего наклона. Наклон этой линии определится, если соединить точку Л, соответствующую Очи откачке 0%, с точкой Б, соответствующей 24 ч и откачке 100% (на рисунке эта линия не нанесена). Линии, соответствующие по своему наклону различным производительностям насосов, откладываются на графике от какой-либо одной (безразлично какой) точки; в данном случае они отложены от точки, дающей 0% в 10 ч. Проведя линию с таким же наклоном касательно к линии притока, получим совмещенный график притока и откачки. Из графика видно, что в 6 ч (точка касания) резервуар будет пустой. Затем, вследствие того что приток превышает откачку (линия притока круче), количество воды в резервуаре увеличивается и при равномерной работе насосов в 20 ч достигает своего максимума — около 22 % суточного расхода. Как видно из графика, в 0 ч (или в 24 ч) наличие воды в резервуаре при равномерной работе насосов равно 15%.[ ...]

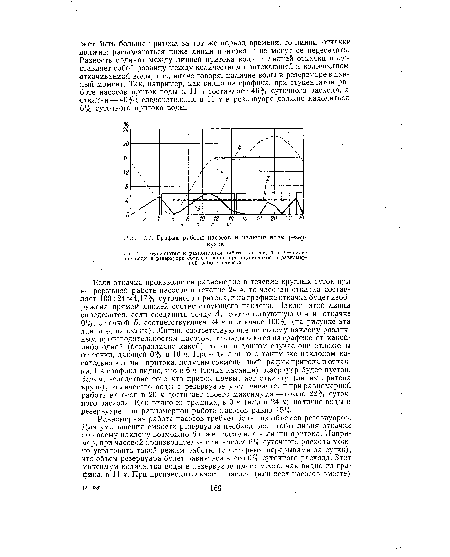

На рис. 3.77 представлен график ступенчатой и равномерной работы насосов и наличия воды в резервуаре в каждый час суток.[ ...]
По графику притока и выбранной производительности насосов определяется необходимая частота включений и выключений агрегата; зависит она от емкости регулирующего резервуара. Емкость резервуара должна быть не менее 5-минутной максимальной производительности одного из насосов. При автоматическом управлении насосами число их включений должно быть не более шести в 1 ч. Во всех случаях, когда выполнение указанных требований в отношении частоты включений агрегатов вызывает затруднения, необходимо проверять принятую емкость резервуара расчетом. Эту проверку проще всего выполнить также графически.[ ...]
