Проникание грунтовых вод в канализационную сеть через стенки труб и стыки называют инфильтрацией, обратное же явление, т.е. проникание сточных вод из труб в грунт, называют эксфильтрацией.[ ...]
Инфильтрация может происходить при укладке труб ниже уровня грунтовых вод, эксфильтрация — при укладке труб выше уровня грунтовых вод.[ ...]
Инфильтрация происходит главным образом через плохо заделанные стыки труб и сборных железобетонных элементов, а также через стенки плохо глазурованных керамических труб, через стенки пористых бетонных труб или колодцев, изготовленных из неплотного бетона. При инфильтрации сеть заполняется грунтовыми водами, поэтому требуется излишняя мощность насосов и расходуется больше энергии для перекачки вод, осложняется работа очистных станций вследствие излишнего притока и понижения температуры сточных вод. При инфильтрации вместе с водой в трубы проникают мелкие частицы грунта и вымывается основание под трубами, что может вызвать просадку и разрушение труб, закупорку сети грунтом и даже прекращение работы канализации.[ ...]
Эксфильтрация является показателем плохого качества заделки стыков и, как правило, не допускается по техническим и санитарным условиям. Эксфильтрация способствует разжижению суглинистых и лессовидных грунтов под трубами, понижает их несущую способность, приводит к просадке труб и разрушению стыков, вызывая аварии, а также ведет к загрязнению почвы и грунтовых вод. В хорошо построенной сети не должно быть ни инфильтрации, ни эксфильтрации.[ ...]
Примечания: 1. Для бетонных, железобетонных и асбестоцементных труб диаметром более 600 мм величины поступлений воды могут быть увеличены на 10% на каждый добавочный дециметр диаметра трубы.[ ...]
Эксфильтрацию определяют по количеству долитой воды в течение 30 мин и по ее пересчету на 1 км/сутки. Утечка воды не должна превышать установленных норм, приведенных в табл. 3.13. Места утечки устанавливают непосредственным осмотром уложенной линии. Стык, давший течь, расчищают, просушивают паяльной лампой и заделывают вновь. Асфальтовые стыки с незначительной утечкой исправляют, разогревая их паяльной лампой. После исправления дефектов линию подвергают вторичному испытанию.[ ...]
В качестве заглушки,на концах труб применяют резиновые надувные камеры, закрепленные снаружи во избежание их выпирания.[ ...]
По первому способу испытание производят только после устройства колодцев и длительное время трубы не засыпают.[ ...]
По второму способу испытание производят на одном интервале до устройства колодцев. Концы трубопровода закрывают заглушками с быстросоединяюгцимися гайками, к которым присоединяют два резиновых шланга — для наполнения водой и выпуска воздуха. Нижнюю заглушку соединяют шлангом с переносным металлическим баком емкостью до 75 л. Бак устанавливают на высоте 4 м над лотком трубы. Трубы заполняют водой через бак и по рейке устанавливают необходимый уровень в нем воды.[ ...]
Гидравлическое испытание дюкеров, переходов и напорных трубопро-водов производят в соответствии с указаниями для испытания напорных трубопроводов, причем величину испытательного давления для металлических труб принимают равной 5 кГ[см2.[ ...]

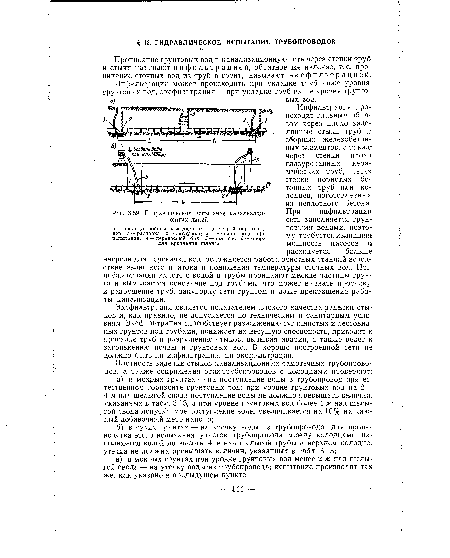

Рисунки к данной главе:
