Укладка коллекторов из сборных готовых элементов дает возможность механизировать процесс и значительно повысить темпы выполнения работ.[ ...]
После этого производят заделку пазов вдоль боковых стенок основания и перекрывают бетонный стул сводчатым перекрытием. Продольные швы заливают цементным раствором марки 80, а с внешней стороны— горячим нефтебитумом. Поперечные стыки перекрытия тщательно заделывают просмоленным канатом и заливают цементным раствором марки 80, а сверху перекрывают бетонными поясками, выполненными в переносных металлических формах. Через каждые 20—30 м в основании и перекрытии коллектора делают температурные осадочные швы.[ ...]
Монтаж сборного железобетонного коллектора большого диаметра (см. рис. 3.31, в) начинают с укладки блоков основания на выровненную бетонную или щебеночную подготовку. После выравнивания блоков под отметку пазы между блоками заливают цементным раствором, а затем краном укладывают железобетонные кольца на подготовленное основание. Стыки заделываются железобетонными поясами.[ ...]
При отсутствии кранов большой грузоподъемности для опускания железобетонных колец применяют также трубоукладчики.[ ...]
Монтаж прямоугольных сборных железобетонных коллекторов производится следующим образом. Коллектор состоит из трех деталей: стенового блока ДС, перекрытия ЦП и основания ДО, выполненных из железобетона марки 200 (см. рис. 3.32). На щебеночную подготовку в выровненной траншее укладывают бетонную подготовку из щебня и бетона марки 100 толщиной 10 см. На бетонную подготовку накладывают один слой гидроизола на клебемассе и предохраняют его защитным слоем толщиной 3 см из цементного раствора марки 100. На выровненную поверхность защитного слоя устанавливают два стеновых блока, а между ними — блок основания. В местах стыкования стеновых блоков делают гидравлическую шпонку из цементного раствора марки 100 на расширяющемся цементе. В торцах между стеновым блоком и перекрытием приваривают по дополнительному продольному стержню, а затем углы за-моноличивают бетоном марки 200.[ ...]
Два просвета между стеновыми блоками и основанием также замо-ноличивают бетоном марки 200, предварительно приварив по четыре продольных стержня в каждом просвете.[ ...]
На перекрытие укладывают выравнивающий слой в 2—5 см из цементного раствора марки 50, закрывают его гидроизолирующим слоем гидроизола и закрывают защитным слоем из цементного раствора марки 100. Блоки устанавливают так, чтобы соединительные швы перекрытия и основания не совпадали со швами стеновых блоков.[ ...]
Перед накладкой гидроизоляции поверхность железобетонных конструкций очищают от грязи и загрунтовывают холодной битумной мастикой. Наружные поверхности стен обмазывают горячим нефтебитумом.[ ...]
Гидравлическую изоляцию основания предохраняют боковыми защитными стенками из бетона марки 100.[ ...]
На рис. 3.56 показаны детали температурно-осадочных швов, применяемых при укладке сборных железобетонных коллекторов.[ ...]
Рисунки к данной главе:
| Детали температурно-осадочных |
 |

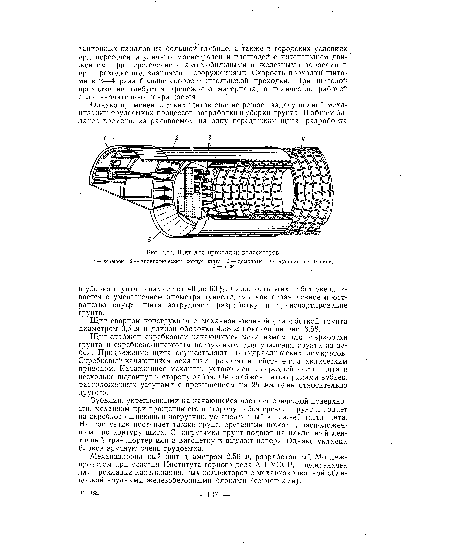

| Щит для прокладки коллекторов |
 |

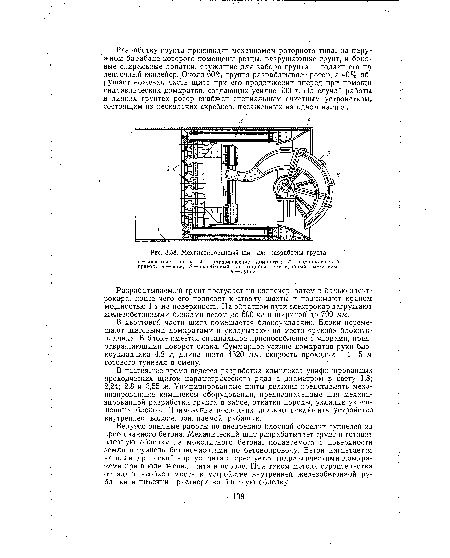

| Механизированный щит для разработки грунта |
 |
