Строительство коллекторов бытовой, производственной, общесплавной и дождевой канализаций производят преимущественно индустриальным методом из крупных сборных элементов. В качестве сборных элементов применяют бетонные, железобетонные и керамические трубы, блоки и кольца.[ ...]
Закрытым коллекторам придают форму круглого, полукруглого и прямоугольного сечений (рис. 3.31).[ ...]
Верхнюю образующую часть круглых коллекторов называют сводом, нижнюю — лотком. Лотки заделывают в фундамент, который по бокам коллекторов круглого сечения доходит до половины его высоты.[ ...]
Фундамент состоит из подготовки, плиты и стула. Подготовку выполняют из щебня и гравия для уплотнения грунта или из бетона марки 100. Плиту выполняют из бетона или железобетона. Толщину плиты и марку бетона определяют расчетом в зависимости от устойчивости грунтов и размеров канала. Толщину плиты в сухих и плотных грунтах принимают обычно 10 см при марке бетона 100, а в слабых и водонасыщенных грунтах — 20 см при марках бетона 100 и 150. При очень неустойчивых грунтах железобетонную плиту укладывают по ростверку на сваях (о выборе основания см. § 33). Боковую часть коллектора называют стулом. Ширину его определяют статическим расчетом. Стул может быть обычным или уширенным. Стул, плиту и свод выполняют в виде сборных бетонных или железобетонных элементов — блоков. Иногда стул и плиту объединяют в одном элементе.[ ...]
Кирпичные коллекторы построены и работают длительное время в ряде городов. Коллекторы круглой формы (рис. 3.31, а) выполнялись с внутренним диаметром от 600 до 1500 мм с обычным или уширенным стулом, а при больших размерах — полуэллиптического (шатрового) сечения, лучше отвечающего статическим условиям работы. Кирпичные коллекторы при хорошем качестве кирпича долговечны, хорошо сопротивляются агрессивному действию грунтовых и сточных вод. Однако конструкции их массивны, они дороги, для их сооружения требуется высококачественный прямой и клинчатый кирпич, а также большой расход цемента (примерно столько же, сколько на железобетонные трубы такого же диаметра). Эти причины, а также невозможность механизации работ ограничивают применение кирпичных каналов.[ ...]
Прямоугольные каналы находят широкое применение для строительства бытовой и дождевой канализации, а также для прокладки подземных сетей и переходов под улицами. Только в Москве построено более 40 км прямоугольных сборных каналов.[ ...]
В туннелях, выполненных, способом щитовой проходки (см. § 39), коллекторы устраивают круглого сечения из бетонных или железобетонных блоков (рис. 3.31,5).[ ...]
При щитовой проходке водоносных и водонасыщенных грунтов применяют также блоки из чугуна (тюбинги).[ ...]
Блоки применяют различной формы: сегментные и трапецеидальные.[ ...]
Наиболее рациональными являются укрупненные блоки в виде сегментов.[ ...]
Рисунки к данной главе:

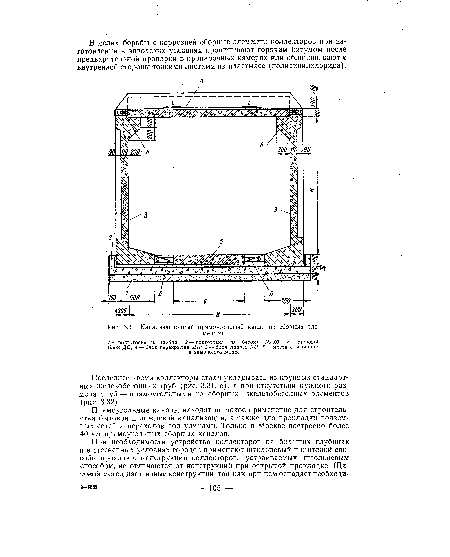

Канализационный прямоугольный канал из сборных элементов |

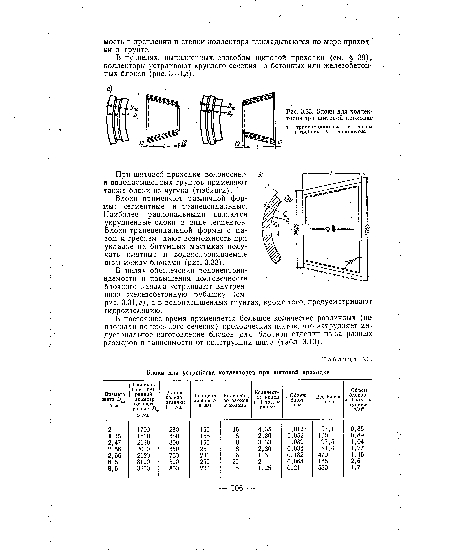

Блоки для коллекторов при щитовой проходке |
