Стоимость устройства канализационной сети и сроки строительства в значительной степени зависят от глубины укладки канализационных труб. Поэтому очень важно установить минимальную глубину, на которой технически и экономически целесообразно по местным .условиям прокладывать канализационную сеть. Заглубление сети вызывается необходимостью предохранить ее от промерзания и механических повреждений, а также обеспечить возможность присоединения канализуемых объектов и других линий.[ ...]
При отсутствии опыта эксплуатации для данных местных условий или в аналогичных условиях наименьшую глубину заложения лотка труб принимают: при диаметре труб до 500 мм— на 0,3 ж, а при больших диаметрах — на 0,5 м выше наибольшей глубины промерзания грунта, но не менее 0,7 м до верха трубы, считая от отметки планировки. При назначении глубины заложения трубопроводов необходимо учитывать вертикальную планировку местности.[ ...]
На глубину заложения уличных сетей влияют рельеф местности и начальная глубина заложения дворовой или внутриквартальной сетей, т. е. глубина заложения наиболее удаленного домового выпуска. Излишнее заглубление дворовой сети вызывает заглубление всей уличной канализационной сети, в том числе коллекторов и каналов, а также удорожает стоимость строительства. Следовательно, необходимо в первую очередь установить минимальную глубину начального заложения дворовой сети. Эту глубину назначают с таким расчетом, чтобы были предотвращены замерзание сточных вод в трубах и механическое повреждение труб наземным транспортом, а также в зависимости от глубины заложения выпусков из зданий.[ ...]
Учитывая это, можно считать, что в трубах, уложенных в почве с температурой до —2° С, замерзания сточных вод происходить не будет.[ ...]
С увеличением диаметра труб и количества протекающих по ним сточных вод опасность промерзания уменьшается. Коллекторы большого сечения при непрерывном их действии можно укладывать на отметках, близких к поверхности земли. При этом прочность коллекторов определяют статическими и теплотехническими расчетами.[ ...]
Минимальная глубина заложения выпусков из зданий по конструктивным соображениям принимается 0,7 м до верха трубы, что является достаточным для предохранения труб от механического разрушения наземным транспортом при отсутствии во дворах интенсивного движения. В этом случае необходимо лишь обеспечить хорошую засыпку труб с тщательной утрамбовкой грунта. Керамические трубы диаметром 125— 200 мм хорошо сопротивляются внешним нагрузкам.[ ...]
Д—перепад между лотками дворовой линии и уличной грубы в ж.[ ...]
Приступая к проектированию сети, необходимо установить по плану в горизонталях наиболее пониженные места бассейна, которые предопределяют минимальную глубину заложения уличной сети, а возможно и глубину заложения главного коллектора. Такие участки сети называются диктующими.[ ...]
На диктующих участках сети принимают минимальную глубину заложения труб и проверяют расчетом отметки заложения лотков ближайших колодцев уличной сети, присоединяемой к диктующим участкам.[ ...]
При больших глубинах заложения коллекторов рекомендуется предусматривать устройство насосных станций или щитовой туннельный способ прокладки коллекторов (для труб диаметром более 600 мм).[ ...]
Рисунки к данной главе:

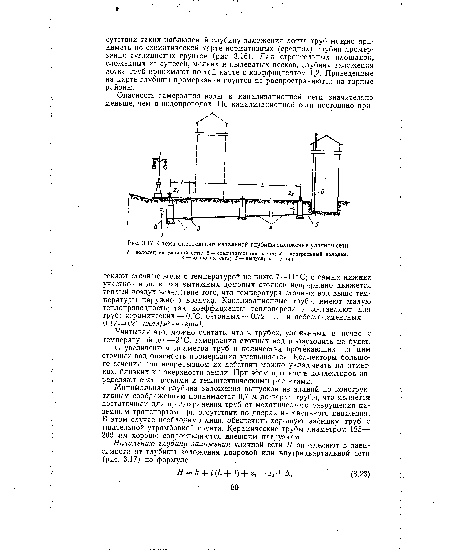

| Схема определения начальной глубины заложения уличной сети |
 |
