Формы поперечных сечений закрытых коллекторов могут быть разбиты на три группы: круглые, вытянутые (высота больше ширины) и сжатые (высота меньше ширины).[ ...]
На рис. 3.4 приведены поперечные сечения коллекторов, встречающихся в бытовых канализациях различных городов и выполненные главным образом из кирпича.[ ...]
Трубопроводы и коллекторы независимо от формы поперечного сечения должны удовлетворять требованиям прочности, гидравлики, эксплуатации. Исходя из требований индустриализации строительства и широкого применения сборных железобетонных элементов последнее время закрытые коллекторы сооружают круглыми, а для пропуска больших расходов сточных вод —прямоугольными.[ ...]
Наиболее употребительная форма поперечного сечения канализационных коллекторов и труб — круглая. До 90% протяженности всех существующих канализационных сетей выполнено из труб круглого сечения. Они нашли широкое применение как при напорном, так и самотечном режимах. Эти трубы наиболее экономичны по затрате материала на их изготовление, хорошо сопротивляются внешним нагрузкам, удобны в укладке и эксплуатации.[ ...]
При малой глубине заложения коллекторам придают полукруглую1 форму сечения лотка с вертикальными боковыми стенками, перекрытыми съемными плитами.[ ...]
К вытянутым сечениям относятся: яйцевидное, эллиптическое, полукруглое с прямыми вставками и яйцевидное перевернутое. Они хорошо удовлетворяют статическим условиям.[ ...]
Из сжатых сечений наибольшее применение, главным образом при устройстве дождевой канализации, получили лотковое и пятиугольное. В настоящее время они заменены прямоугольными из сборных железобетонных элементов.[ ...]
Открытые каналы трапецеидального и прямоугольного сечений применяют при распределении сточных вод на очистных сооружениях, по полям орошения и при отведении очищенных вод в водоем.[ ...]
Гидравлическая характеристика коллекторов других форм поперечного сечения приведена в табл. 3.1.[ ...]
Выбор формы поперечного сечения крупных коллекторов производят с учетом возможности применения индустриальных методов производства монтажно-сборочных работ по укладке коллекторов и техникоэкономических показателей.[ ...]
Рисунки к данной главе:
| Поперечное сечение канализационных коллекторов и каналов |
 |

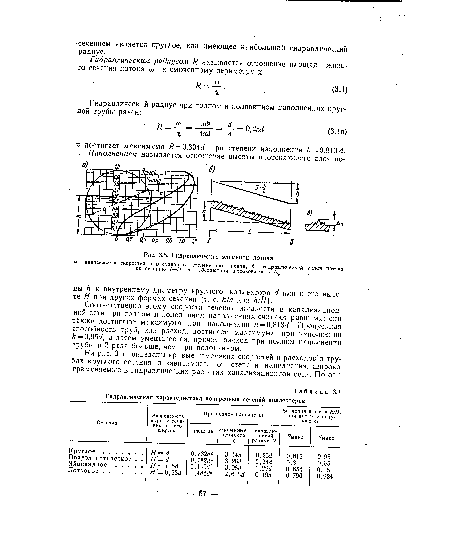

| Гидравлические элементы потока |
 |
