На схему канализационной сети промышленного предприятия, кроме перечисленного, оказывают влияние расположение цехов и система внутризаводского транспорта и подземных сооружений различного назначения (водопроводы, теплопроводы, газопроводы, водостоки и другие коммуникации).[ ...]

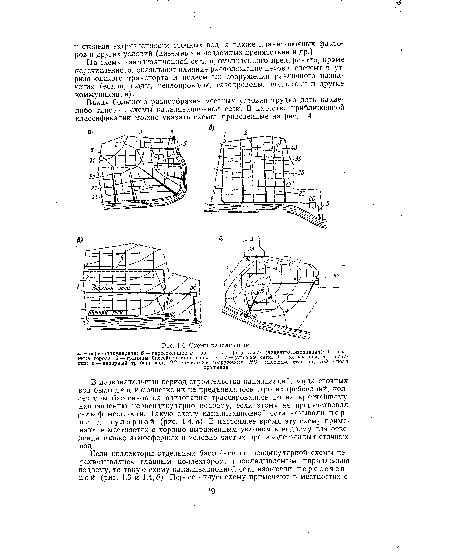

Ввиду большого разнообразия местных условий трудно дать какие-либо типовые схемы канализационной сети. В качестве приближенной классификации можно указать схемы, приведенные на рис. 1.4.[ ...]
В первоначальный период строительства канализаций, когда сточных вод было мало и к очистке их не предъявлялось строгих требований, коллекторы бассейнов канализования трассировались по наикратчайшему направлению перпендикулярно водоему, если этому не препятствовал рельеф местности. Такую схему канализационной сети называли перпендикулярной (рис. 1.4, а). В настоящее время эту схему применяют в местностях с хорошо выраженным уклоном к водоему для отведения только атмосферных и условно чистых производственных сточных вод.[ ...]
При очень крутом уклоне местности к реке в коллекторах могут появиться такие большие скорости течения, которые опасны для механической прочности коллекторов. Тогда коллекторы бассейнов канализо-вания трассируют под углом или параллельно горизонталям и перехватывают главным коллектором аналогично схеме рис. 1.4,6. Такую схему канализационной сети называют параллельной или веерной.[ ...]
Территорию, состоящую из нескольких отдельных террас со значительной разностью отметок, можно разбить на зоны (пояса), канализуемые самостоятельно. Такую схему канализационной сети называют поясной или зонной (рис. 1.4,в). Сточные воды с верхней зоны могут самотеком поступать на очистные сооружения, и только сточные воды нижней зоны перекачивают непосредственно на очистные сооружения или в коллектор верхней зоны, что уменьшает эксплуатационные расходы.[ ...]
Схемы канализации могут быть централизованными и децентрализованными.[ ...]
При децентрализованной схеме устраивают районные канализации с самостоятельными очистными сооружениями. Децентрализованные схемы канализационной сети применяют при канализовании крупных городов в условиях как сильно пересеченного, так и очень плоского рельефа местности. Их устраивают также при благоприятных климатических условиях и наличии пригородных земель, пригодных для устройства полей орошения, что позволяет использовать сточные воды в сельском хозяйстве. По такой схеме построены канализации Москвы, Ленинграда, Волгограда, Новосибирска, Берлина, Лондона и других городов. Децентрализованную схему канализационной сети, показанную на рис. 1.4, г, называют также радиальной. К децентрализованным схемам канализации относят также местные канализации.[ ...]
Местные канализации предназначают для обслуживания отдельных зданий или группы зданий при отсутствии централизованной канализации, а также при невозможности или нецелесообразности отведения сточных вод от этих зданий в общую канализационную сеть населенного пункта (см. главу XXIV).[ ...]
Схема канализационной сети промышленных предприятий аналогична схемам канализационной сети населенных мест. Однако при разнообразном составе производственных сточных вод и различной степени их загрязненности может оказаться целесообразным устройство на территории промышленного предприятия нескольких самостоятельных канализационных сетей.[ ...]
На рис. 1.5 приведена одна из возможных схем канализационной сети цехов промышленного предприятия ПП с жилым поселком. Здесь представлена полная раздельная система канализации с тремя совершенно самостоятельными канализационными сетями.[ ...]
