Указанные обстоятельства определяют схему канализации, т. е. технически и экономически обоснованное проектное решение принятой системы канализации с учетом местных условий и перспектив раз- вития объекта канализования.[ ...]
Все канализационные сооружения любой системы и схемы канализации по своему назначению делятся на две основные группы.[ ...]
К первой группе относят оборудование и сооружения, предназначенные для приема и транспортирования сточных вод: а) внутренние канализационные устройства; б) наружную канализационную сеть; в) насосные станции и напорные канализационные водоводы.[ ...]
Ко второй группе сооружений относят: а) сооружения для очистки, обезвреживания, обеззараживания, утилизации сточных вод и обработки осадка; б) выпуски очищенных вод в водоем.[ ...]
В жилых и общественных зданиях внутренние канализационные устройства состоят из приемников — санитарных приборов (унитазов, писсуаров, раковин, умывальников, моек, трапов, ванн и пр.) — и сети отводных труб, стояков, выпусков и дворовой сети (рис. 1.1). Санитарные приборы устанавливают в кухнях, туалетных и ванных комнатах жилых, общественных и производственных зданий.[ ...]
Сточные воды из приемников поступают в отводные трубы, а затем в стояк внутренней канализационной сети. Стояки прокладывают по стенам внутри отапливаемых помещений или в монтажных шахтах, блоках и санитарно-технических кабинах. Их выводят через чердачное помещение выше крыши. Вследствие обогрева стояков в отапливаемых помещениях в них создается тяга воздуха, что обеспечивает вентиляцию внутренней и наружной канализационной сети. Верхнюю часть стояка называют вытяжной трубой; на конце ее устанавливают дефлектор (флюгарку).[ ...]
Чтобы воздух и газы не проникали в помещения, между сетью и санитарными приборами предусматривают установку водяных затворов. В унитазах и трапах водяные затворы являются конструктивным элементом прибора, а при установке умывальников, ванн, моек, раковин под приборами устанавливают специальные фасонные части — сифоны Одним сифоном можно обслужить несколько приборов. Вода в нем автоматически заменяется свежей после каждого сброса новой порции воды в санитарный прибор. Для осмотра и прочистки труб предусматривают установку ревизий и прочисток.[ ...]
Сточные воды поступают по стояку через выпуск в дворовую канализационную сеть. В месте присоединения каждого выпуска к дворовой канализационной сети устраивают смотровой колодец, который предназначается для наблюдения за работой сети и для ее прочистки в случае засорения.[ ...]
В производственных помещениях приемниками сточных вод служат специальные воронки, трапы, открытые и закрытые лотки и т. д., располагаемые у производственных аппаратов и машин.[ ...]
Внутрицеховую канализационную сеть в производственных помещениях устраивают аналогично внутренней домовой сети из чугунных труб в виде стояков, отводных труб, выпусков или в виде сделанных в полу открытых и закрытых сверху лотков, присоединенных к стоякам и выпускам. Из лотков загрязненные сточные воды отводятся в наружную канализационную сеть также через водяной затвор.[ ...]
Рисунки к данной главе:
| Схема внутренней канализации |
 |

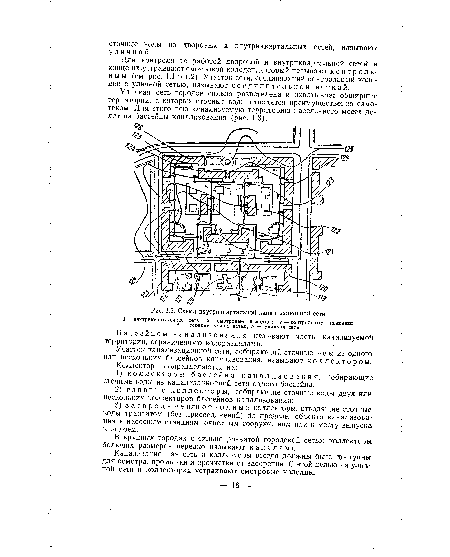

| Схема внутриквартальной канализационной сети |
 |
| Общая схема и основные сооружения канализации населенного пункта- |
 |
